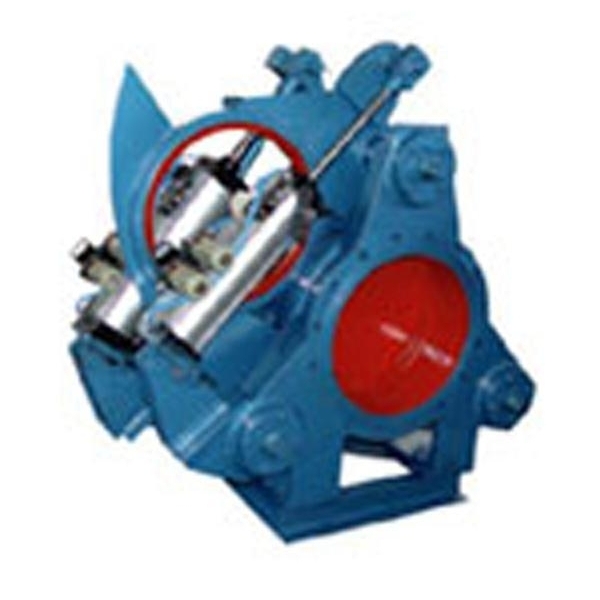

液动扇形盲板阀43X

产品时间：2023-02-13

简要描述：

液动扇形盲板阀43X由左、右阀体、伸缩机构、扇形阀板及驱动阀板的液压缸Ⅰ和夹紧、松开用的液压缸Ⅱ组成。关阀：液压缸Ⅱ动作，密封副脱开，然后液压缸Ⅰ动作，扇形阀板由开到关，关到位后，液压缸Ⅱ再反方向动作，密封副夹紧，关阀结束。开阀则反之。

在线咨询点击收藏

液动扇形盲板阀43X

一、液动扇形盲板阀43X概述：

由左、右阀体、伸缩机构、扇形阀板及驱动阀板的液压缸Ⅰ和夹紧、松开用的液压缸Ⅱ组成。关阀：液压缸Ⅱ动作，密封副脱开，然后液压缸Ⅰ动作，扇形阀板由开到关，关到位后，液压缸Ⅱ再反方向动作，密封副夹紧，关阀结束。开阀则反之。

二.组成及动作原理

　　液动扇形盲板阀由左、右阀体、伸缩机构、扇形阀板及驱动阀板的液压缸Ⅰ和夹紧、松开用的液压缸Ⅱ组成。关阀：液压缸Ⅱ动作，密封副脱开，然后液压缸Ⅰ动作，扇形阀板由开到关，关到位后，液压缸Ⅱ再反方向动作，密封副夹紧，关阀结束。开阀则反之。

三、主要性能参数：

公称压力MPa	0.25	0.15	0.10	0.05
密封试验压力MPa	0.275	0.165	0.11	0.055
强度试验压力MPa	0.40	0.225	0.15	0.075
驱动源	压缩空气0.4-0.6MPa 油压压力6.3MPa 3相380V50HZ
适用温度℃	丁腈橡胶		硅橡胶	氟橡胶
-20-100		-20-200	-20-300
适用介质	煤气等有毒、有害、易燃气体
启闭时间S	≤60
主要零部件材料	阀体、闸板为碳钢；丝杆为合金钢；螺母为锰铜合金、球墨铸铁；伸缩器为不锈钢

四、主要连接尺寸：
