一、法兰针型阀概述：
产品型号：J43W
驱动方式：手动、气动、电动连接形式：法兰
结构形式：直通式密封结构：软密封、硬密封
压力范围：0.1-32Mpa公称通径：DN3-25
常用材质：铸钢、不锈钢

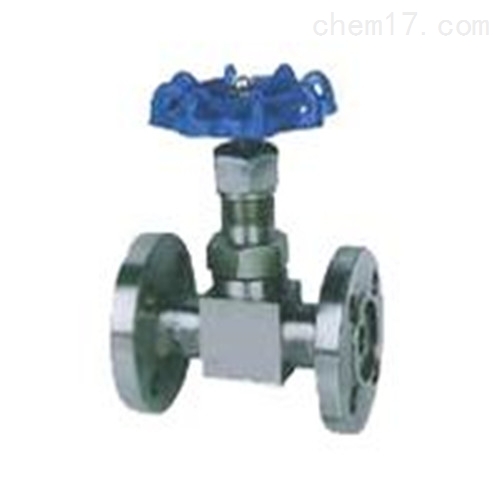

法兰针型阀
一、法兰针型阀概述：
| 产品型号： | J43W | |
驱动方式： | 手动、气动、电动 | 连接形式： | 法兰 |
结构形式： | 直通式 | 密封结构： | 软密封、硬密封 |
压力范围： | 0.1-32Mpa | 公称通径： | DN3-25 |
常用材质： | 铸钢、不锈钢 |
| |
二、主要零部件材料：
型号 | 阀体 | 接头 | 阀杆 | 螺帽 | 填料 |
J48H-25 | 20# | 20# | 2Cr13 | 20# | 柔性石墨、四氟 |
J48W-25P | 304SS | 304SS | 304SS | 304SS | 柔性石墨、四氟 |
J48W-25R | 316SS | 316SS | 316SS | 316SS | 柔性石墨、四氟 |
三、主要连接尺寸：
型号 | 公称压力(Mpa) | 公称直径DN(mm) | 尺寸(mm) | 阀体材料 | 工作温度(℃) | 适用介质 | 重量(kg) | |||
L | d | H | Do | |||||||
J48W-16P | 1.6 | 10 | 118 | 8 | 100 | 80 | 1Cr18Ni9Ti | 450 | 水，蒸汽，碱，酸 | 3.2 |
J48W-16P | 1.6 | 15 | 118 | 10 | 130 | 100 | 1Cr18Ni9Ti | 450 | 水，蒸汽，碱，酸 | 3.75 |
J48W-16P | 1.6 | 20 | 128 | 14 | 150 | 140 | 1Cr18Ni9Ti | 450 | 水，蒸汽，碱，酸 | 5.5 |
J48W-25P | 2.5 | 10 | 118 | 8 | 100 | 80 | 1Cr18Ni9Ti | 450 | 水，蒸汽，碱，酸 | 3.2 |
J48W-25P | 2.5 | 15 | 118 | 10 | 130 | 100 | 1Cr18Ni9Ti | 450 | 水，蒸汽 | 3.75 |
J48W-25P | 2.5 | 20 | 128 | 14 | 150 | 140 | 1Cr18Ni9Ti | 450 | 水，蒸汽 | 5.5 |
J48H-10 | 1.0 | 10 | 118 | 8 | 100 | 80 | 碳钢 | 425 | 水，蒸汽 | 3.2 |
J48H-10 | 1.0 | 15 | 118 | 10 | 130 | 100 | 碳钢 | 425 | 水，蒸汽 | 3.75 |
J48H-10 | 1.0 | 20 | 128 | 14 | 150 | 140 | 碳钢 | 425 | 水，蒸汽 | 5.5 |
四、特性
1. 制造标准: GB/T12224-2005 JB/T7747-1995 GB/T12235-2007
2. 连接形式: 法兰连接
3. 结构特征: 锥面密封
4. 阀门检验与试验: GB/T13927-1992 JB/T9092-1999
5. 公称压力:≤10000Psi
6. 适用工作温度:-29℃～+538℃
7. 适用介质: 水,油,气等腐蚀性与非腐蚀性介质
8. 公称通径:DN6,DN10,DN15,DN20,DN25…
