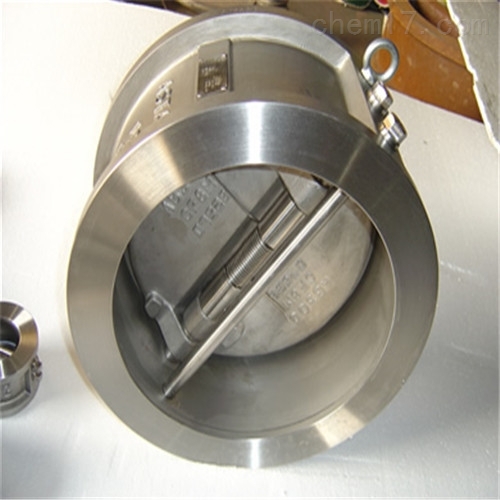

蝶式止回阀H76

产品时间：2023-02-14

简要描述：

蝶式止回阀H76该产品由阀体、阀瓣、阀杆及弹簧等零件组成，采用对夹式连接，结构紧凑。由于阀瓣的关闭行程短，并有弹簧加载，关闭速度快，可显著减少水锤现象。产品具有体积小、重量轻、动作灵敏、密封可靠、安装方便等特点，可水平安装或垂直安装，可适用于水、蒸气、油品、硝酸、醋酸、强氧化性介质等多种介质。

在线咨询点击收藏

详细介绍

蝶式止回阀H76

一、用途及特点：

　　蝶式止回阀H76该产品由阀体、阀瓣、阀杆及弹簧等零件组成，采用对夹式连接，结构紧凑。由于阀瓣的关闭行程短，并有弹簧加载，关闭速度快，可显著减少水锤现象。产品具有体积小、重量轻、动作灵敏、密封可靠、安装方便等特点，可水平安装或垂直安装，可适用于水、蒸气、油品、硝酸、醋酸、强氧化性介质等多种介质。

二、主要性能规范：

试验压力	公称压力（ MPa ）
	1.0	1.6	2.5	4.0	6.4	10.0
壳体试验	1.5	2.4	3.8	6.0	9.6	15.0
密封试验	1.1	1.8	2.8	4.4	7.1	11.0
阀体材料	WCB（C）		CF8（P）		CF8M（R）
工作温度 / ℃	≤425		≤ 100		≤ 100
适用介质	水、蒸汽、油品		硝酸类		醋酸类

试验压力	公称压力（ MPa ）
试验压力	150Lb	300Lb	600Lb
壳体试验	3.0	7.5	15.0
密封试验	2.2	5.5	11.0
阀体材料	WCB（C）	CF8（P）	CF8M（R）
工作温度 / ℃	≤425	≤ 100	≤ 100
适用介质	水、蒸汽、油品	硝酸类	硝酸类

蝶式止回阀H76

三、执行标准：

　　设计制造：JB/T8937 　　 API6D
　　结构长度：JB/T8937 　　 API6D
　　配管法兰：JB/T74 　　　　ANSI B16.5
　　试验与检验：JB/T9092-1999 API598

四、主要连接尺寸：

公称通径	PN1.0		PN1.6		PN2.5		PN4.0		PN6.4		PN10.0
公称通径	L	D	L	D	L	D	L	D	L	D	L	D
DN50	60	109	60	109	60	109	60	109	60	115	60	122
DN65	67	129	67	129	67	129	67	129	67	140	67	147
DN80	73	144	73	144	73	144	73	144	76	150	73	157
DN100	73	164	73	164	73	170	73	170	79	177	79	183
DN125	86	194	86	194	86	197	86	197	105	213	105	220
DN150	98	220	98	220	98	227	98	227	136	250	136	260

订货须知：

您好！感谢您对我们产品的关注与认可，在您订购我们的产品之前，可以先与我们联系，我们会安排*跟您沟通介绍，根据您的需求来确定您所需要的产品，并且会报出具体的实惠价格。我们一定会尽心尽意为您提供优质满意的服务。

本公司售后实现质量三包服务。

一、合同签订后，公司会保证产品品质；

二、公司会在规定的时间内按时交货；

三、在给您发货前，本公司会和您具体核实以下资料：发货清单、产品合格证、产品使用说明书、技术资料等等；

四、有任何的建议或疑问，请打电话
