产品时间：2023-02-14
904L减压阀报价通过调节调节弹簧压力设定出口压力、利用膜片传感出口压力变化，通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小，实现减压稳压功能。
一、说明书资料介绍

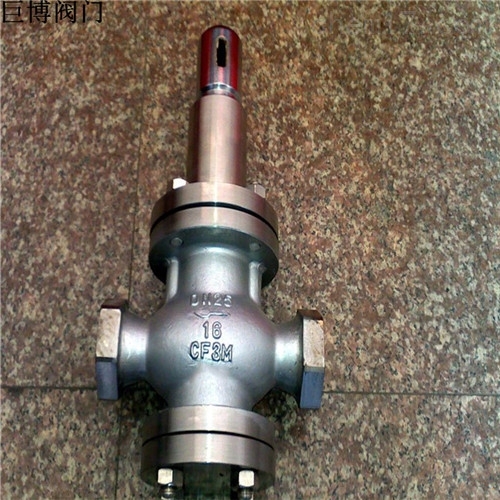

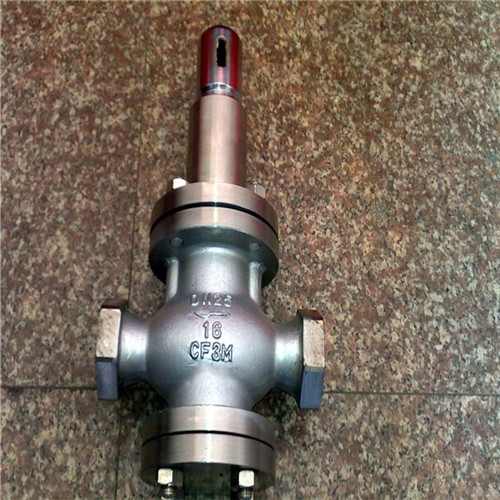

904L减压阀报价：型号是Y13W-16 904L材质，整体材质选用904L不锈钢制作，用于97%~99硫酸管路，起减压稳压作用。内螺纹连接、活塞式，阀座密封面材料PTFE，公称压力PN16/25，由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。904L减压阀报价通过调节调节弹簧压力设定出口压力、利用膜片传感出口压力变化，通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小，实现减压稳压功能。
二、执行标准
设计制造:GB/T21386-2008
结构长度:JB/T2205-2000
性能试验方法:GB/T12245-2006
压力特性偏差:GB12246-1989
渗漏量:GB12245-1989
连接方式:JB79 GB9113 ANSI B16.5
三、性能参数:
公称压力(Mpa) | 1.6 | 2.5 |
壳体试验压力(Mpa)* | 2.4 | 3.75 |
密封试验压力(Mpa) | 1.6 | 2.5 |
高进口压力(Mpa) | 1.6 | 2.5 |
出口压力范围(Mpa) | 0.1-1.0 | 0.1-1.6 |
压力特性偏差(Mpa)△P2P | GB12246-1989 | |
流量特性偏差(Mpa)P2G | GB12246-1989 | |
最小压差(Mpa) | 0.15 | 0.15 |
渗漏量 | GB12245-1989 | |
四、流量系数
DN | 15 | 20 | 25 | 32 | 40 | 50 |
Cv | 1 | 2.5 | 4 | 6.5 | 9 | 16 |
五、主要连接尺寸
连接尺寸 | ||||
公称通径DN | G | L | H | Hl |
15 | 1/2" | 140 | 295 | 90 |
20 | 3-4" | 140 | 330 | 98 |
25 | 1" | 160 | 330 | 110 |
32 | 1-1/4" | 180 | 330 | 110 |
40 | 1-1/4" | 200 | 345 | 125 |
50 | 2" | 230 | 345 | 125 |
六、安装注意事项
管道必须清洁干净以后在才能进行安装。避免焊渣，氧化皮等赃物流入阀内，使阀门无法正常工作。所以，在减压阀安装的前端需要安装Y型过滤器，也是为了防止介质中的杂物进入减压阀内部，影响工作性能。
